闪耀控制板安装要求

一、接线要求

1. 丝印标示：ACL\ACN，接电源线，NTC1\NTC2接热敏电阻，发热体，PTC1\PTC2，PTC3\PTC4各接一组发热体，我司热敏电阻为黄色线，客户PTC线可用红色或黑色。【样品承认书】上有接线图片，可参考焊接。

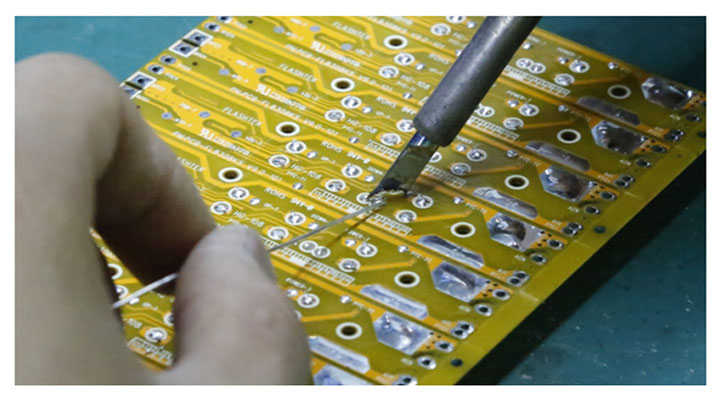

2. 焊接使用恒温烙铁（型号PK-936)，烙铁头使用刀口型温度280-350度，锡线55度，直径1.2mm，绝对不能使用焊锡膏，先穿孔后焊接。需佩戴有线静电手环，插座、静电环要可靠接地。

二、安装要求

1. 拆除包装时，不撕扯不暴力拆除，整齐摆放到静电盘内，不重叠积压。

2. 拼板从箭头丝印起始处掰开，不暴力分板，较难分板时可挑出退还我司。

3. 打螺丝时，正确使用电批，避免用力过猛，滑落到板面上，损坏元件。

4. NTC拉到套管中间再折弯，不使用尖锐工具硬塞,避免铁氟龙套管破损。

5. 打高压，需在NTC、PTC安装后，未焊接线前打高压，220V打3750V，110V打2500V，无漏电后焊接到板上，以免高压打坏板子。

6. 在合上模具后盖前，需检查有无线材挤压到元件脚，避免出现炸板情况。

三、常见故障

1. 死机：a.贴片大电阻（273、473）损坏；b.1W插件电阻脚断；c.电解电容脚短路；d.NTC破损，打高压损坏IC。

2. 不加热：a.NTC与PTC线反；b.可控硅旁边贴片电阻碎裂。

3. 炸可控硅：a.ACL、PTC线反；b.发热体极间短；c.发热体电流过大。

4. 炸线路、IC：a.NTC、PTC线错位；b.PTC线破损，与板上低压线路短路。

5. 显示不良：a.贴片电阻碎裂；b.LCD被压坏；c.IC或元件脚有锡渣或铜丝短路。

6. LED灯不亮：a.灯旁边限流电阻碎裂。b灯胶体被压碎。

7. 温度偏低：a.偏低30度以内，发热体与铝板未压紧；b.偏低30度以上，NTC阻值错误。
